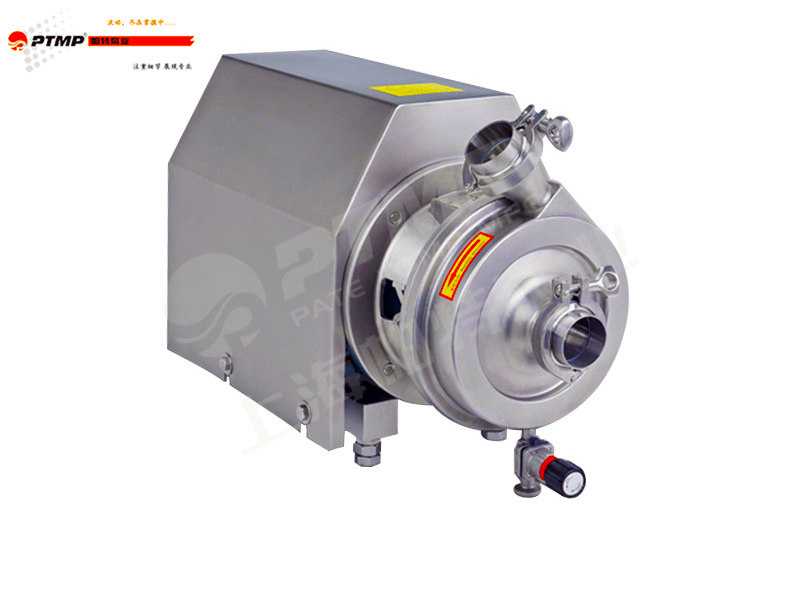

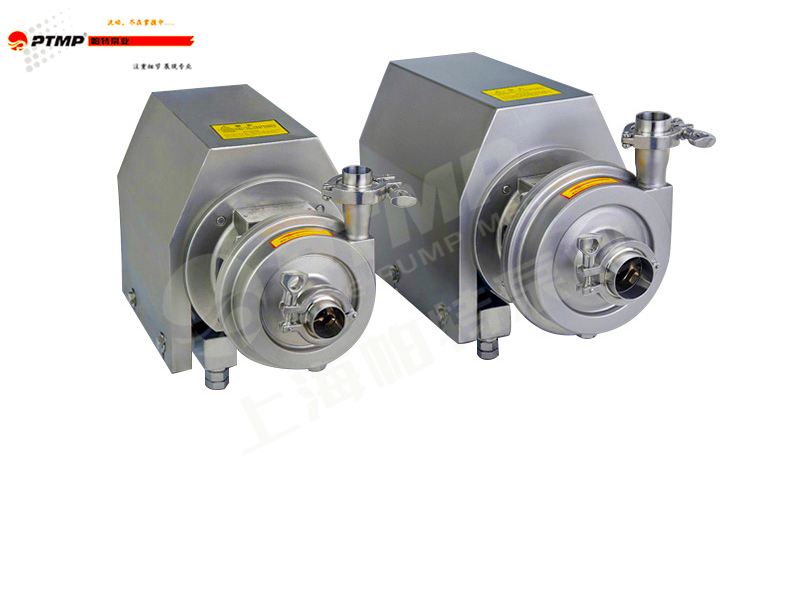

BAW型衛生級離心泵

產品概述：

   BAW型衛生級離心泵屬單吸、單級、離心式衛生泵，適合輸送牛奶、飲料、酒等各種液體，是食、化工、醫藥等行業不可缺少的輸送設備。吸取的溫度為200度左右。其中高揚程泵適用于管式殺菌、酸奶持溫設備、CIP清洗等阻力較大的系統中應用。

型號意義：

   例：BAW 3 - 14

                  14-揚程

                  3-流量(t/h)

                  BAW-臥式離心泵

BAW型衛生級離心泵產品特點：

    主要由泵體、泵座、電動機部分組成。各部分分別由螺栓聯接。

    底板下的支撐腳可任意調節，便于安裝，無需固定的安裝基礎。安裝時可根據不同需要把出口管安裝成垂直方向或水平方向。

    設計時采用圓滑過度、剛性結構、厚壁設計。

    在材料的選用上泵體、泵蓋、葉輪等大凡與物料接觸的零件全由AISI316 或AISI304不銹鋼制造。

    機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。 電機選用了國際著名“ABB”電機，防護等級IP55.F級絕緣、寬電壓結構。

    制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。

    安裝時由專用工裝夾具保證尺寸間隙。

    軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而保證了電動機的使用壽命。

    制作精細，不易結垢，適用于CIP清洗。

    結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又保證了產品的原有風味。

BAW型衛生級離心泵性能參數表：

安裝注意事項：

   1、安裝前根據按外形及安裝尺寸做好地腳基礎，根據管路位置安裝使得便利管理。

   2、起動前先將液體灌滿泵體，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而損壞機械密封。

   3、安裝位置如果高于液面，須加附裝灌液裝置。停用時應先關液管閥門，避免液體倒流。

   4、如果更換滾珠軸承或泵軸時，必須折下機架，松開前端軸承蓋螺釘，折下泵軸后端園螺母和聯軸節，將泵軸向前端方向打出，再后折下后端軸封蓋子。

   5、維修離心泵，先拆泵體，再松開機械密封螺釘，折下機械密封。

   6、檢修和更換易損件后進行重新裝配時。

啟動注意事項：

    1、離心泵在進口閥門全開，出口閥門全閉狀態下起動。這是因為閉閘起動時，所需功率Zui小、起動電流也Zui小，對泵及電氣設備有保護作用。待達到額定轉速，確認壓力已經上升之后，再把出口閥慢慢地打開。

   2、起動時空轉時間不能過長，一般為2-3min。因為當流量等于零時，相應的軸功率并不等于零，而此時功率主要消耗在水泵的機械損失上，長時間閉閘空轉會使泵殼內的液體氣化，水溫度上升，泵殼、軸承發熱嚴重時可導致泵殼的熱力變形。

   3、起動時如發現有電機的“嗡嗡"聲而未轉動有可能是缺相運行，此時，應迅速切斷電源，待檢查原因處理后再重新起動。對于較大的電機帶動的泵每兩次起動間隔要5min以上，且連續起動次數不超過兩次，以保護電氣設備。

   4、對于降壓起動的水泵，切換時間不宜過短或過長，在4-10g之間，以達到保護電氣設備目的。另外起動時操作人員不能馬上離開現場，必須確認泵已經切換正常運行后才能離開現場。

   5、在降壓起動時，要特別注意電流表的動作、開關柜內的聲響及指示燈的轉換，特別是在有其他泵運行的情況下，由于周圍噪聲很大，這一點很重要，主要是防止燒壞頻敏及電氣設備。

操作注意事項：

   1、禁止無水運行，不要調節吸入口來降低排量，禁止在過低的流量下運行。

   2、監控運行過程，徹底阻止填料箱泄漏，更換填料箱時要用新填料。

   3、確保機械密封有充分沖洗的水流，水冷軸承禁止使用過量水流。

   4、潤滑劑不要使用過多。

   5、按推薦的周期進行檢查。建立運行記錄，包括運行小時數，填料的調整和更換，添加潤滑劑及其他維護措施和時間。對離心泵抽吸和排放壓力，流量，輸入功率，洗液和軸承的溫度以及振動情況都應該定期測量記錄。

   6、衛生級離心泵的主機是依靠大氣壓將低處的水抽到高處的，而大氣壓只能支持約10.3m的水柱，所以離心泵的主機離開水面12米無法工作。

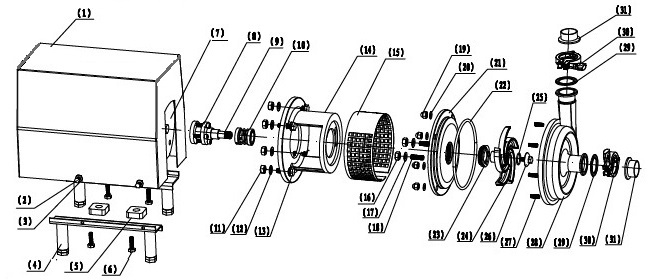

結構圖：

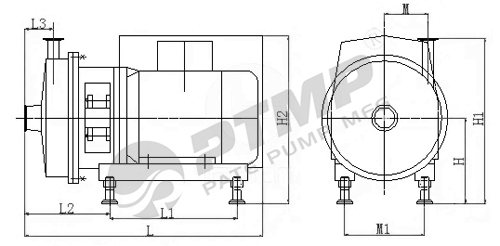

安裝尺寸圖：

安裝尺寸表：
