J-XII型柱塞計量泵

J-XII型柱塞計量泵概述：

與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。

柱塞計量泵精鑄殼體，耐用，精密澆鑄殼體，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件。

易損部件全部經過特殊化處理，質量保證。

內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。

定量輸出，在J-X系列柱塞式計量泵運行或停止時也可任意調節流量，精密度高可達正負百分之一。

吐出壓力可達500(KG)。適用于輸送溫度為-30～120℃，粘度為0.3～800(mm²/s)的介質。

J-XII型柱塞計量泵特點：

1、泵傳動為螺桿副，曲柄連桿機構，行程調節為可變偏心滑軸機構

2、泵的至大額定排量Q=310(L/h)

3、泵的至大額定排壓P=50(mpa)

4、適應介質溫度≤400℃

5、流量控制方式：手動/自動沖調節器實現外部信號自動控制/變頻控制

6、泵在運行或停止?fàn)顟B(tài)下可調節流量。

7、泵的過流零件材質：304、316L、20#合金、哈氏B、哈C、陶瓷等。

8、流量穩定精度±1％

9、進出口連接：可選卡套式焊接管式、法蘭式、螺紋式

10、特殊設計：(1)高壓；(2)低溫；(3)加熱夾套；(4)高粘度；(5)高溫

J-XII型柱塞計量泵型號意義：

例：J-X口/50

J-X-J-X型柱塞計量泵

口-額定流量

50-額定壓力

J-XII型柱塞計量泵用途：

廣泛應用于化工，石油化工，冶金，電力，醫藥，視頻，塑料發泡等各個領域，橫額為現代工業實現半動化和全自動化操作不可缺少的泵種，尤其是輸送高粘度，高壓力，高溫度的液體介質。

J-XII型柱塞計量泵參數表：

柱塞計量泵常見故障分析：

1、流量異常：常見原因有吸入管道堵塞、單向閥存在異物或損壞、介質比重或粘度較高等，建議清洗并疏通吸入管道和單向閥，若是介質粘度過高則使用對應性能的計量泵。

2、排出壓力異常：通常是單向閥卡澀或者出口管路有滲漏造成的，對此需要對單向閥進行清洗，并排出出口管路的滲漏。

3、流量精度不達標：檢查閥球、O型墊圈、膜片是否磨損嚴重，按需更換新件；檢查液體內是否存在空氣，需將空氣排出；后查看電壓情況，確保穩定即可。

柱塞計量泵的故障和解決方法：

1、柱塞計量泵負荷率不夠：可以考慮泵腔運行內存有氣體，檢查管道密封性是不是有松脫或損壞，當泵腔內滲透到氣體后，會讓泵腔內沒法產生充足的工作壓力轉變,造成機泵不能正常的吸進或出液；在對計量泵開展排氣管后若難題仍然存有，則檢查入口過濾網是不是有阻塞，立即清理并疏通過濾網即可。

2、柱塞計量泵頭液漏：拆卸機泵頭，檢查隔膜是不是有裂縫，立即拆換新的隔膜。

3、柱塞計量泵頭滲油：一般是由于液力傳動端和驅動器端間的骨架密封損壞造成的，即拆換骨架密封就可以。

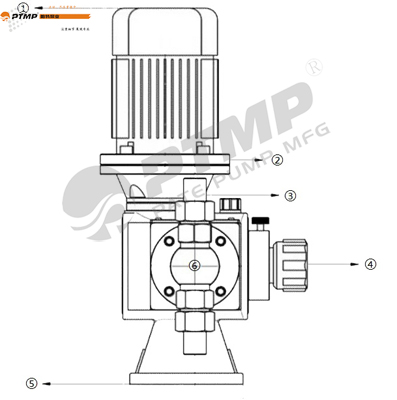

J-XII型柱塞計量泵結構圖：

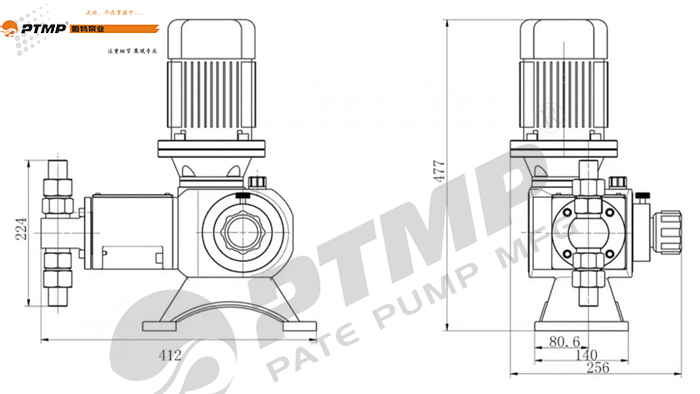

J-XII型柱塞計量泵安裝尺寸圖：
