參數范圍 |
流量：1.5~50(m3/h) |
揚程：5~50(m) |
功率：0.12~22(kw) |
粘度：≤30*10-6(m3/s) |
溫度：-20℃~100℃ |
過流部件：不銹鋼(奧氏體) |
聯接方式：法蘭、管子 |
產品概述：
品牌 | 帕特 | 產地 | 上海 |
輸送介質 | 酸堿鹽液體 | 類型 | 葉輪式 |
驅動方式 | 電動 | 葉輪數目 | 單級 |
葉輪結構 | 封閉式葉輪 | 泵軸位置 | 臥式 |
過流部件 | 不銹鋼(奧氏體) | 連接方式 | 法蘭 |
CQ型磁力泵是利用永磁體實現無接觸間接傳動的一種泵，采用內外磁鋼推拉傳遞，磁路中間用隔離套將液體封閉在隔離套內，以靜密封代動密封，徹底解決了其它機械泵無法避免的跑、冒、滴、漏之弊病。適用于有毒、易揮發、易漏、易燃、易爆及貴重液體的輸送。
CQ型磁力泵具有結構簡單、外型美觀、體積小、噪音低、運轉可靠、使用維修方便等優點。磁轉動部分采用鐵氧體為主要的材料，過流部分采用不銹鋼，是目前應用廣泛的無泄漏泵。
型號意義：
例：40 CQ-20
20-揚程
CQ-磁力泵
40-進口直徑
產品用途：
廣泛用于化工、制藥、石油、電鍍、食品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體以及循環水設備配套、過濾機配套。易漏、易燃、易爆液體的抽送。防爆電動機選用此泵則更為可靠的設備。
性能參數表：
泵型號 | 進口口徑 | 出口口徑 | 流量(m3/h) | 揚程 | 汽蝕余量 | 功率 | 轉速(r/min) | 電壓 |
14CQ-5 | 14 | 10 | 1.2 | 5 | 6.0 | 0.12 | 2800 | 220/380 |
16CQ-8 | 16 | 12 | 1.8 | 8 | 6.0 | 0.18 | 2800 | 220/380 |
20CQ-12 | 20 | 12 | 3 | 12 | 6.0 | 0.37 | 2800 | 220/380 |
25CQ-15 | 25 | 20 | 6.6 | 15 | 6.0 | 1.1 | 2800 | 380 |
32CQ-15 | 32 | 25 | 6.6 | 15 | 6.0 | 1.1 | 2800 | 380 |
32CQ-25 | 32 | 25 | 4.8 | 25 | 5.5 | 1.1 | 2800 | 380 |
40CQ-20 | 40 | 32 | 10.8 | 20 | 4.0 | 2.2 | 2800 | 380 |
40CQ-40 | 40 | 32 | 12 | 30 | 4.0 | 4.0 | 2800 | 380 |
50CQ-25 | 50 | 40 | 14.4 | 25 | 4.0 | 4.0 | 2800 | 380 |
50CQ-40 | 50 | 40 | 13.2 | 32 | 4.0 | 4.0 | 2800 | 380 |
50CQ-50 | 50 | 32 | 7.8 | 50 | 4.0 | 5.5 | 2800 | 380 |
65CQ-25 | 65 | 50 | 16.8 | 25 | 4.0 | 5.5 | 2800 | 380 |
65CQ-35 | 65 | 50 | 27 | 32 | 4.0 | 7.5 | 2800 | 380 |
80CQ-35 | 80 | 40 | 27 | 50 | 4.0 | 11 | 2800 | 380 |
80CQ-50 | 80 | 65 | 50 | 32 | 4.0 | 11 | 2800 | 380 |
備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。
安裝調試：
一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。
三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
四，檢查電機旋轉方向是否與磁力泵轉向標記一致。
五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。
六，泵停止工作前，應先關團排出閥門，然后切斷電源。
注意事項：
一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止 空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）
五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
故障排除：
| 故障形式 | 產生原因 | 排除方法 |
1 | 水泵反轉 | 改變電機接線 |
2 | 進水管道漏氣 | 杜絕漏氣 |
3 | 泵腔蓄水不足 | 增加蓄水量 |
4 | 電壓太高,啟動時聯軸器打滑 | 調正電壓 |
5 | 吸程太高 | 降低泵安裝位置 |
6 | 閥門沒有打開 | 校正或更換閥門 |
流量不足.1 | 吸入管徑太小或淤塞 | 調換或清洗進水管 |
2 | 葉輪流道阻塞 | 清洗葉輪 |
3 | 揚程過高 | 開大出水閥 |
4 | 轉速不夠 | 恢復額定轉速 |
揚程過低.1 | 流量過大 | 關小出水閥 |
2 | 轉速太低 | 恢復額定轉速 |
噪音太大.1 | 軸嚴重磨損 | 更換泵軸 |
2 | 軸承嚴重磨損 | 更換軸承 |

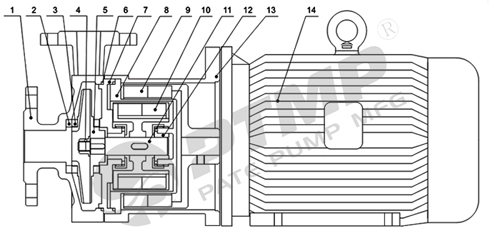

結構圖：
| 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 泵體 | 8 | 隔離套 |
| 2 | 靜環 | 9 | 外磁鋼總成 |
| 3 | 動環 | 10 | 內磁剛總成 |
| 4 | 葉輪螺母 | 11 | 泵軸 |
| 5 | 葉輪 | 12 | 軸套 |
| 6 | 密封圈 | 13 | 聯接架 |
| 7 | 隔板 | 14 | 電機 |
安裝尺寸圖：
安裝尺寸表：
| 泵型號 | Dnj~Dnc | e | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H1 | H2 |
| 14CQ-5 | 管子連接 | 7 | 320 | 61.5 | 115 | 71 | 45 | 90 | 130 | 150 | 56 |
| 16CQ-8 | 7 | 320 | 61.5 | 115 | 71 | 45 | 90 | 130 | 150 | 56 | |
| 20CQ-12 | 8 | 350 | 59.5 | 135.5 | 80 | 54 | 100 | 160 | 166 | 63 |
備注：安裝尺寸表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

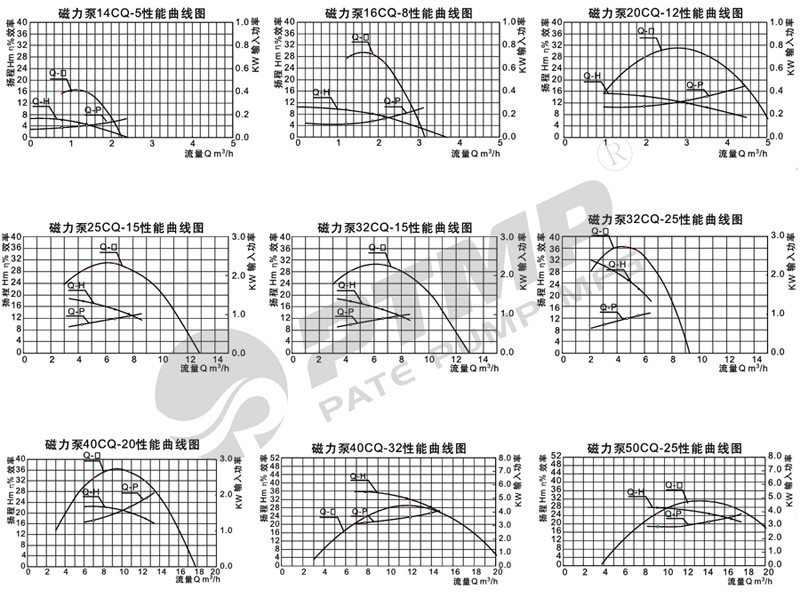

性能曲線圖：
