參數范圍 |
流量：3.2~100(m3/h) |
揚程： 15~310(m) |
溫度：≤20℃ |
壓力：≤1.6(Mpa) |
泵軸：不銹鋼 |
泵體、端蓋、葉輪：不銹鋼 |
機械密封：不銹鋼 |
產品概述：
| 品牌 | 帕特 | 產地 | 上海 |
| 吸入方式 | 單吸 | 泵軸位置 | 立式 |
| 材質 | 不銹鋼 | 連接方式 | 法蘭 |
| 介質 | 純凈的水 | 葉輪數目 | 多級 |
| 葉輪結構 | 封閉式葉輪 | 特性 | 專為深井提水設計生產 |
QJ型不銹鋼深井泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機、輸水管、電纜和啟動保護裝置等組成。它適用于從深井提取地下水，也可用于河流、水庫、水渠等提水工程，
產品特點：
1,電機、水泵一體，潛入水中運行，安全可靠。
2,對井管、揚水管無特殊要求(即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用)。
3,安裝、使用、維護方便簡單，占地面積小、不需建造泵房。
4,結構簡單、節省原材料。 潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
使用條件
1、電源為50Hz，380V三相交流電。
2、水泵*級葉輪應潛入動水位1米以下，電機底部距井底部不小于3米，但潛入水中深度不大于70米。
3、水中固體物含量（按質量計）不大于0.01%，水中酸堿度PH值在6.5~8.5，氯離子含量不大于400mg/I。
4、水溫不高于20℃。
5、井應正直（以能安裝到位并能順利提升為準，若偏斜較厲害，井徑應略大或選用小一級井徑的電泵）
6、井必須有足夠的涌水量 （即大于額定流量）。
型號意義：
例：100 QJ 3.2 - 27/6
6-水泵級數
27-額定揚程
3.2-額定流量(m3/h)
QJ-井用潛水泵
100-機座號(mm)
產品用途：
適用于從深井提取地下水，也可用于河流、水庫、水渠等提水工程，主要用于城市、工廠、鐵路、礦山、工地供排水使用。
性能參數表：
泵型號 | 流量(m3/h) | 揚程 | 功率 | 額定電流(A) | 出水管徑 |
100QJ3.2-27/6 | 3.2 | 27 | 0.55 | 1.6 | 1.5 |
100QJ3.2-36/8 | 3.2 | 36 | 0.75 | 2 | 1.5 |
100QJ3.2-54/12 | 3.2 | 54 | 1.1 | 3.1 | 1.5 |
100QJ3.2-68/15 | 3.2 | 68 | 1.5 | 3.8 | 1.5 |
100QJ3.2-72/16 | 3.2 | 72 | 1.5 | 3.8 | 1.5 |
100QJ3.2-99/22 | 3.2 | 99 | 2.2 | 5.6 | 1.5 |
100QJ3.2-108/24 | 3.2 | 108 | 2.2 | 5.6 | 1.5 |
100QJ3.2-135/30 | 3.2 | 135 | 3 | 7.3 | 1.5 |
100QJ3.2-144/32 | 3.2 | 144 | 3 | 7.3 | 1.5 |
100QJ5-16/4 | 5 | 16 | 0.55 | 1.6 | 1.5 |
100QJ5-24/6 | 5 | 24 | 0.75 | 2 | 1.5 |
100QJ5-32/8 | 5 | 32 | 1.1 | 3.1 | 1.5 |
100QJ5-36/9 | 5 | 36 | 1.1 | 3.1 | 1.5 |
100QJ5-48/12 | 5 | 48 | 1.5 | 3.8 | 1.5 |
5 | 64 | 2.2 | 5.6 | 1.5 | |
100QJ5-72/18 | 5 | 72 | 2.2 | 5.6 | 1.5 |
100QJ5-88/22 | 5 | 88 | 3 | 7.3 | 1.5 |
100QJ5-96/24 | 5 | 96 | 3 | 7.3 | 1.5 |
125QJ8-14/2 | 8 | 14 | 2.2 | 6.11 | 2 |
125QJ8-21/3 | 8 | 21 | 2.2 | 6.11 | 2 |
125QJ8-28/4 | 8 | 28 | 2.2 | 6.11 | 2 |
125QJ8-35/5 | 8 | 35 | 2.2 | 6.11 | 2 |
125QJ8-42/6 | 8 | 42 | 2.2 | 6.11 | 2 |
125QJ8-49/7 | 8 | 49 | 2.2 | 6.11 | 2 |
125QJ8-56/8 | 8 | 56 | 3 | 8.22 | 2 |
125QJ8-63/9 | 8 | 63 | 3 | 8.22 | 2 |
125QJ8-70/10 | 8 | 70 | 3 | 8.22 | 2 |
150QJ20-26/4 | 20 | 26 | 3 | 7.9 | 2 |
150QJ20-33/5 | 20 | 33 | 3 | 7.9 | 2 |
150QJ20-39/6 | 20 | 39 | 4 | 10.26 | 2 |
150QJ20-46/7 | 20 | 46 | 5.5 | 18.5 | 2 |
150QJ20-52/8 | 20 | 52 | 5.5 | 18.5 | 2 |
150QJ20-59/9 | 20 | 59 | 5.5 | 18.5 | 2 |
150QJ20-65/10 | 20 | 65 | 7.5 | 18.5 | 2 |
150QJ20-91/14 | 20 | 91 | 9.2 | 22.12 | 2 |
200QJ40-26/2 | 40 | 26 | 5.5 | 13.6 | 2.5 |
200QJ40-39/3 | 40 | 39 | 7.5 | 18 | 2.5 |
200QJ40-52/4 | 40 | 52 | 9.2 | 21.7 | 2.5 |
200QJ40-78/6 | 40 | 78 | 13 | 29.8 | 2.5 |
200QJ40-117/9 | 40 | 117 | 22 | 48.2 | 2.5 |
200QJ40-169/13 | 40 | 169 | 30 | 65.4 | 2.5 |
200QJ40-208/16 | 40 | 208 | 37G | 79.7 | 2.5 |
250QJ50-40/2 | 50 | 40 | 9.2 | 21.7 | 3 |
250QJ50-80/4 | 50 | 80 | 18.5 | 41.6 | 3 |
250QJ50-120/6 | 50 | 120 | 25 | 53.8 | 3 |
250QJ50-180/9 | 50 | 180 | 45 | 94.1 | 3 |
250QJ100-36/2 | 100 | 36 | 15 | 33.9 | 4 |
250QJ100-72/4 | 100 | 72 | 30 | 64.2 | 4 |
250QJ100-108/6 | 100 | 108 | 45 | 94.1 | 4 |
250QJ100-144/8 | 100 | 144 | 63 | 130.9 | 4 |
備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
檢查規格標準：
深井泵執行國家標準：GB/T2816-2002，深井泵三相潛水異步電動機執行標準：GB/T2818-2002
檢查的內容：
1、檢查電路系統的安裝是否良好。
2、檢查監控儀表。
3、浮筒式深井潛水泵檢查所有螺栓有否松動現象。
4、轉動聯軸器，檢查泵的安裝是否良好。
5、浮筒式深井潛水泵啟動電機運轉一瞬間，檢查電機轉向與泵的轉向牌所指方向是否一致，否則應調整電機轉向。
6、將機組安裝到井中，下井時，電纜在每節揚水管上用耐腐蝕的繩子捆扎系牢，但是不能綁得太緊，以防損傷電纜。
7、測機組對地絕緣電阻不小于5兆歐。
注意事項：
深井潛水泵葉輪加裝高耐磨填充材料減磨墊片，增強了泵的抗磨性能，比普通潛水泵的抗砂能力有較大提高。同時泵葉輪可采用球鐵、鎳合金鑄鐵、銅合金等材料，泵出口連接方式有油管扣和法蘭連接兩種，供不同用戶選用。但是無論什么樣的深井泵都要仔細檢查才能安全使用。
1、關閉浮筒式深井潛水泵出口閘閥，啟動電機。
2、待電機轉速正常后，再開啟出口閘閥，使泵進入正常運行。
3、浮筒式深井潛水泵運轉4小時后，應停機速測熱態絕緣電阻不小于0.5兆歐。

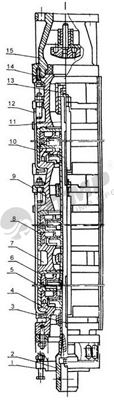

結構圖：
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 進水節 | 9 | 聯接段 |
| 2 | 聯軸器 | 10 | 泵軸 |
| 3 | 鍵 | 11 | 長軸套 |
| 4 | 吸入段 | 12 | 扁拉筋 |
| 5 | 泵殼 | 13 | 軸頭螺母 |
| 6 | 導葉 | 14 | 上軸承體 |
| 7 | 中軸承體 | 15 | 逆止閥體 |
| 8 | 葉輪 |

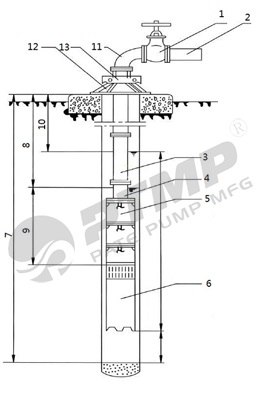

安裝尺寸圖：
安裝尺寸表：
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 閥門 | 8 | 不小于1米 |
| 2 | 出水口 | 9 | 動水位深度 |
| 3 | 輸水管 | 10 | 靜水位深度 |
| 4 | 短輸水管 | 11 | 彎管 |
| 5 | 潛水泵 | 12 | 井口蓋 |
| 6 | 潛水電機 | 13 | 夾板 |
| 7 | 井深 |
